三、案例分析題（共 4 題，每題 20 分）
案例（一）
背景資料：
某建設項目由 A 公司施工總承包，A 公司征得業主同意，把變電所及照明工程分包給 B公司。分包合同約定，電力變壓器，配電柜等設備由 A 公司采購；燈具、開關、插座、管材和電線電纜等由 B 公司采購。
B 公司項目部進場后，按公司的施工資源現狀，編制了變電所及照明工程施工作業進度
計劃（見表 1-1），工期需 150 天，在審批時被 A 公司否定，要求增加施工人員，優化變電所及照明工程作業進度計劃，縮短工期。B 公司項目部按 A 公司要求，在工作持續時間不變的情況下，將照明線管施工的開始時間提前到 3 月 1 日，變電所和照明工程平行施工。
在設備、材料到達施工現場后，B 公司項目部依據施工圖紙和施工方案，對燈具、開關及插座的安裝進行技術交底，燈具類型及安裝高度（見表 1-2）。在施工質量的檢查中，監理工程師發現單項三孔插座的保護接地線（PE 線）在插座間串聯連接（見圖 1），相線與中性線利用插座本體的接線端子轉接供電。監理工程師要求返工，使用連接器對插座的保護接地線、相線和中性線進行分路連接，施工人員按要求整改后通過實驗。

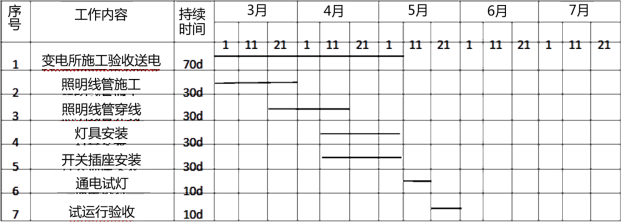

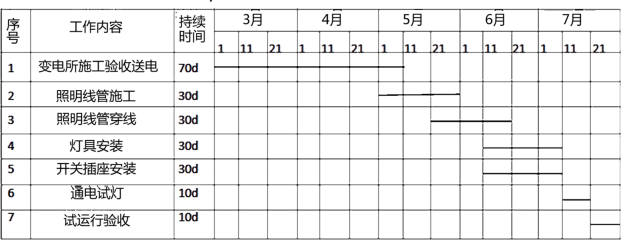

表 1-1 變電所及照明工程施工作業進度計劃
表 1-2 照明燈具安裝高度統計表

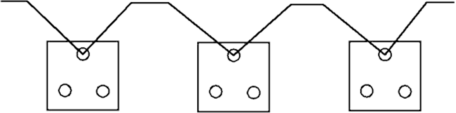

圖 1 保護接地線在插座間串聯連接示意圖
問題：
1.B 公司項目部編制的施工作業進度計劃表（表 1-1）為什么被 A 公司否定？優化后的進度計劃工期縮短為多少天？
2.B 公司項目部在編制施工作業進度計劃前，應充分了解哪些內容？
3.本照明工程有多少個燈具外殼需要與保護導體連接？寫出連接的要求。
4.圖 1 中的插座接線會有什么不良后果？畫出正確的插座保護接地線連接的示意圖。
1.B 公司項目部編制的施工作業進度計劃表（表 1-1）為什么被 A 公司否定？優化后的進度計劃工期縮短為多少天？
【233網校答案】被制止的原因是：未充分考慮工作間的銜接關系和符合工藝規律的邏輯關系。 P213
優化后的工期縮短為 90 天。
問題：
2.B 公司項目部在編制施工作業進度計劃前，應充分了解哪些內容？
【233網校答案】編制施工作業計劃前應對施工現場條件、作業面現狀、人力資源配置、物資供應狀況等做充分了解，并對執行中可能遇到的問題及其解決的途徑提供對策。 P213
問題：
3.本照明工程有多少個燈具外殼需要與保護導體連接？寫出連接的要求。
【233網校答案】只有一類燈具需要與保護導體可靠連接，一共 3350 個需要與保護導體可靠連接。P131
連接要求：一類燈具外露可電部分必須用銅芯軟導線與保護導體可靠連接，連接處用設置接地標識，銅芯軟導線的截面積應與進入燈具的電源線截面積相同。 P131
問題：4.圖 1 中的插座接線會有什么不良后果？畫出正確的插座保護接地線連接的示意圖。

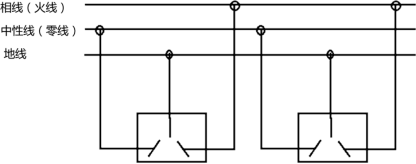

【233網校答案】插座保護接地線采用串聯連接,當某個插座故障斷開時,則造成后面部分接地保護失效； 插座接線：單相三孔插座，面對插座的右孔應與相線連接，左孔應與中性導線連接，上孔應與保護接地導線連接。 P131
