（三）沖壓管件和焊接管件
施工使用的成品彎頭分為沖壓無縫彎頭、沖壓焊接彎頭和焊接彎頭三種。
（四）吹掃接頭
吹掃接頭（膠管活動接頭），有以下兩種連接形式：
（1）接頭的一端與膠管相連，另一端與絲扣閥相連。
（2）接頭的一端與膠管相連，另一端與鋼管相連。
（五）封頭
用于在管端起封閉作用的管件，有平蓋形和橢圓形兩種。
（1）平蓋封頭。平蓋封頭適用于壓力較低的管路。
（2）橢圓形封頭。也稱之為管帽，適用于壓力較大的低、中壓管路。
（六）凸臺
也稱管嘴，是自控儀表在工藝管道上的一次性部件，用于連接主管和其他部件用。
（七）盲板
用于臨時（永久）切斷管道內介質的管件。根據法蘭密封面的形式有：光滑面盲板、凸面盲板、梯形槽面盲板和8字盲板（也分為光滑面、凹凸面、梯形槽面三種）。
|
二、常用控件
閥門一般是由閥體、閥瓣、閥蓋、閥桿及手輪等部件組成。
（一）閥門型號及表示方法

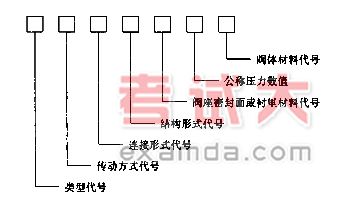

（1）閥門的型號表示方法：
（2）類型代號用用漢語拼音字母表示。
（3）傳動方式代號用阿拉伯?dāng)?shù)字表示。
（4）閥座密封或襯里材料用漢語拼音字母表示。
（5）閥體材料代號用漢語拼音字母表示。
（6）連接形式代號用阿拉伯?dāng)?shù)字表示。
（7）閥門的類型命名以下幾種形式在命名中均予省略：
l）連接形式的“法蘭”。
2）結構形式。結構形式中閘閥的“明桿”、“彈性”、“剛性”和“單閘板”；截止閥、節流閥的“直通式”；球閥的“浮動” 和“直通式’；蝶閥的“垂直板式”；隔膜閥的“屋脊式”；旋塞閥的“填料” 和“直通式”；止回閥的“直通式” 和“單瓣式”；安全閥的“不封閉”。
3）閥座密封面材料。
（8）型號和名稱表示方法示例：
l）電動機傳動、法蘭連接、明桿楔式雙閘板、閥座密封面材料由閥體直接加工，公稱壓力0.1MPa，閥體材料為灰鑄鐵的閘閥，為Z942W－l電動楔式雙閘板閘閥。
2）手動、外螺紋連接、浮動直通式，閥座密封材料為氟塑料，公稱壓力4MPa，閥體材料為 1Cr18Ni9Ti的球閥，為 Q21F－40P外螺紋球閥。
3）氣動常開式、法蘭連接、屋脊式、村里材料為村膠，公稱壓力0.6MPa，閥體材料為灰鑄鐵的隔膜閥，為G6K41J－6氣動常開式襯膠隔膜閥。
4）液動、法蘭連接、垂直板式、閥座密封面材料為鑄銅，閥瓣密封面材料為橡膠，公稱壓力0.25MPa，閥體材料為灰鑄鐵的蝶閥，為D741X－2.5液動蝶閥。
