說明：本試題分三個專業(Ⅰ土建工程、Ⅱ管道和設備工程、Ⅲ電氣和自動化控制工程)，請任選其中一題作答，若選作多題，按所答的第一題(卷面順序)計分。
選做題：案例題（電氣和自動化控制工程）

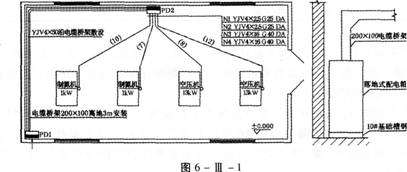

8、某氮氣站動力安裝工程如圖6—Ⅲ一1所示。

(1)PDI、PD2均為定型動力配電箱，落地式安裝，基礎型鋼用10號槽鋼制作，其重量為10kg／m。
(2)PDl至PD2電纜沿橋架敷設，其余電纜均穿鋼管敷設，埋地鋼管標高為一0．2m。埋地鋼管至動力配電箱出口處高出地坪+0．1m。
(3)4臺設備基礎標高均為+0．3m，至設備電機處的配管管口高出基礎面0．2m，均連接1根0．8m同管徑的金屬軟管。
(4)計算電纜長度時不計算電纜敷設弛度、波形彎度和交叉的附加長度，連接電機處，出管口后電纜的預留長度為1m，電纜頭為戶內干包式，其附加長度不計。
(5)電纜橋架(200 × 100)的水平長度為22m。
(6)表6一Ⅲ—l中的數據為計算該動力安裝工程的相關費用。
表6—Ⅲ一1動力安裝工程的相關費

			安裝費(元)			主材
序號	項目名稱	計量單位	人工費	材料費	機械費	單價／元	耗用率／(％)
1	成套配電箱安裝(落地式)	臺	69.66	31.83	0
2	基礎槽鋼制作	kg	5．O2	1.32	0.41	3.50	5
3	基礎槽鋼安裝	m	9.62	3.35	0.93
4	銅芯電力電纜敷設l6m2	m	3.26	1.64	0．O5	81.79	1
5	戶內干包式電力電纜終端頭制 作安裝16ram2	個	12.77	67.14	0

管理費和利潤分別按人工費的55％和45％計。分部分項工程量清單的統一編碼如表6一Ⅲ一2所示。
表6—Ⅲ一2工程量清單的統一編碼

項目編碼	項11名稱	項目編碼	項目名稱
030212001	電氣配管	030204031	小電器
030208001	電力電纜	030204016	控制臺
030208004	電纜橋架	030204005	配電(電源)屏

續表

項目編碼	項目名稱	項目編碼	項目名稱
030206006	電機檢查接線及調試 低壓交流異步電動機	030204018	配電箱

問題：
1．根據圖示內容和《建設工程工程量清單計價規范》的規定，計算相關工程量和編制分部分項工程量清單。將配管、電纜敷設和電纜橋架工程量的計算式列出，并填入答題卷表6一Ⅲ一
3“分部分項工程量清單”。
2．假設電力電纜YJV4×16穿管敷設的清單工程量為30m，依據上述相關費用數據計算配電箱(落地式安裝)和電力電纜YJV4×16穿管敷設二個項目的綜合單價，并分別填入答題卷表6一Ⅲ一4和答題卷表6一Ⅲ一5“分部分項工程量清單綜合單價計算表”。(計算過程和結果均保留兩位小數)
