【經典真題】
1.下列防雷接地的分項工程，屬于接閃器的有()。2017.24
A.避雷針
B.避雷帶
C.均壓環
D.接地干線
E.引下線
【參考答案】ABC
【解析】本題考查的是建筑電氣工程組成。接閃器包括避雷針、避雷帶、避雷網、均壓環、避雷線。
2.利用建筑物底板內鋼筋作為接地體時，整個接地系統完工后，應抽檢系統的()2013.22【教材修改，原理仍需掌握】
A.鋼筋的直徑
B.鋼筋焊接點
C.絕緣電阻值
D.導通狀況
E.接地電阻值
【參考答案】DE
【解析】防雷接地系統完工后應抽驗系統的-導通狀況、接地電阻值。
3.建筑電氣裝置施工中，成套配電柜安裝固定后的緊后工序是()。2011.8
A.開箱檢查
B.母線安裝
C.調整試驗
D.送電運行
【參考答案】B
【解析】考查內容：電氣設備.器具施工技術。成套配電柜(開關柜)安裝順序：開箱檢查→二次搬運→安裝固定→母線安裝→二次小線連接→試驗調整→送電運行驗收。
4.室內照明燈具的施工程序中，燈具安裝接線的緊后工序是()。2015.6
A.導線并頭
B.絕緣測試
C.送電前檢查
D.燈管安裝
【參考答案】C
【解析】燈具安裝接線的緊后工序-送電前的檢查。
5.下列工序，屬于成套電氣照明燈具的施工工序有()。2015.28
A.燈具檢查
B.燈具組裝
C.燈具安裝
D.燈具接線
E.燈具送電
【參考答案】ACDE
【解析】考查內容：建筑電氣工程施工程序。照明燈具的施工程序：燈具開箱檢查→燈具組裝→燈具安裝接線→送電前的檢查→送電運行。因?yàn)槭浅商籽b置，所以不選 B。
6.關于照明配電箱的安裝技術要求，正確的有()。2016.28
A.插座為單獨回路時的插座數量不宜超過 10 個
B.零線和保護接地線應在匯流排上連接
C.配電箱內應標明用電回路的名稱和功率
D.每個單相分支回路的燈具數量不宜超過 25 個
E.每個三相分支回路的電流不宜超過 16A
【參考答案】ABD
【解析】本題考查的是電氣照明施工技術要求。
1)照明配電箱內應分別設置零線和保護接地(PE 線)匯流排，零線和保護線應在匯流排上連接，不得絞接。
2)照明配電箱內每一單相分支回路的電流不宜超過 16A，燈具數量不宜超過 25 個。大型建筑組合燈具每一單相回路電流不宜超過 25A，光源數量不宜超過 60 個。
3)插座為單獨回路時，數量不宜超過 10 個。燈具和插座混為一個回路時，其中插座數不宜超過 5 個。
7.下列室內配線施工中，屬于鍍鋅鋼管明配的工序有()2014.28
A.測量定位
B.支架安裝
C.鋼管預埋
D.鋼管連接
E.管內穿線
【參考答案】ABD
【考點】建筑電氣工程施工技術
【解析】室內配線的施工程序中，明配管施工程序：測量定位→支架制作、安裝→導管預制→導管連接→接地線跨接→刷漆。
8.高層建筑為防止側擊雷電，應在環繞建筑物周邊設置()2014.12
A.避雷針
B.均壓環
C.接地線
D.引下線
【參考答案】B
【考點】建筑電氣工程施工技術
【解析】高層建筑為防止側擊雷電，應在環繞建筑物周邊設置均壓環。
9.防雷裝置的引下線主要由明敷于建筑物表面由上而下的()構成。2010.23
A.圓鋼
B.扁鋼
C.裸導線
D.線槽
E.鋼管
【參考答案】ABC
【解析】參考查內容：防雷保護裝置的組成。防雷保護裝置由接閃器、引下線和接地裝置三部分組成，引下線指的是由接閃器接閃引入大地構成路徑的導體，主要有明敷于建筑物表面由上而下的圓鋼、扁鋼、裸導線等構成的避雷引下線，還有利用建筑物鋼筋混凝土立柱中的一對鋼筋作引下線。
10.可作為建筑物防雷的自然接地體有()。2012.23
A.電纜保護鋼管
B.埋地敷設的金屬管道
C.金屬電纜橋架
D.混凝土樁基中的鋼筋
E.建筑物底板內的鋼筋
【參考答案】DE
【解析】考查內容：防雷、接地裝置的施工技術。“利用建筑物鋼筋混凝土樁基、地下室鋼筋以及埋設的金屬管道等作為接地裝置流散極稱為自然接地體”。但是埋地敷設的管道類型很多，例如埋地的電纜、天然氣管道就不適合做接地體，所以新版教材刪除 B 選項，只保留 DE 選項。
11.建筑防雷接地裝置有()。2011.23
A.人工接地體
B.自然接地體
C.避雷針
D.避雷帶
E.避雷網
【參考答案】AB
【解析】考查內容：防雷、接地裝置的施工技術。接地裝置指的是埋入地內-0.7m 以下的接地極組，是導雷入地的散流極，若人為設置專門打入的稱人工接地體;若利用建筑物鋼筋混凝土樁基、地下室鋼筋等作為接地裝置散流極稱為自然接地體，此外還有專門生產的成品如接地模塊等。CDE 選項屬于接閃器。
12.當不允許在鋼結構上做接地線焊接時，一般采用()做接地線跨接。2018.22
A.扁鋼
B.圓鋼
C.銅排
D.銅桿
E.兩端焊(壓)銅接頭的導線
【參考答案】AE
【解析】利用鋼結構作為接地線時，接地極與接地干線的連接應采用電焊連接。當不允許在鋼結構電焊時，可采用柱焊或鉆孔、攻絲然后用螺栓和接地線跨接。跨接線一般采用扁鋼或兩端焊(壓)銅接頭的導線，跨接線應有 150mm 的伸縮量。
13.關于管道內導線敷設的要求，正確的有()。2019.29
A.導線在管內敷設可有一個接頭
B.線路絕緣電阻不應小于 0.5MΩ
C.管內導線的總數不應多于 8 根
D.中性線的導線絕緣層為淡藍色
E.同一回路導線應穿同一導管內
【參考答案】BCD
【解析】管內穿線施工技術要求。
1)管內導線應采用絕緣導線，A、B、C 相線絕緣層顏色分別為黃、綠、紅，保護接地線絕緣層為黃綠雙色，中性線絕緣層為淡藍色。
2)導線敷設后，應用 500V 兆歐表測試絕緣電阻，線路絕緣電阻不應小于 0.5MΩ。
3)不同回路、不同電壓等級、交流與直流的導線不得穿在同一管內。但電壓為 50V 及以下的回路，同一臺設備的電動機回路和無干擾要求的控制回路，照明花燈的所有回路，同類照明的幾個回路可穿入同一根管內，但管內導線總數不應多于 8 根。
4)同一交流回路的導線應穿同一根鋼管內。導線在管內不應有接頭，接頭應設在接線盒(箱)內。
【2014 案例一】
【背景資料】
某安裝公司承接一條生產線的機電安裝工程，范圍包括工藝線設備、管道、電氣安裝和一座 35KV 變電站施工(含室外電纜敷設)合同明確工藝設備、鋼材、電纜由業主提供。
……
監理工程師組織分項工作質量驗收時，發現 35KV 變電站接地體的接地電阻值大于設計要求。經查實，接地體的鍍鋅扁鋼有一處損傷、兩處對接虛焊，造成接地電阻不合格，分析原因有：
【問題】
3.寫出本工程接地體連接的技術要求
【參考答案】
3.接地體連接的技術要求:應采用搭接焊接，搭接長度為局鋼寬度的兩倍，并有三個鄰邊施焊。
【2014 案例四】
【背景資料】
某電力工程公司項目部承接了商務樓的 10KV 變配電工程施工項目，工程主要設備布置見 10KV 變配電設備布置圖(圖 1)，變配電設備運行狀態通過監控柜實施智能監控。項目部依據驗收規范和施工圖編制了變配電工程的施工方案，設備二次搬運及安裝程序是：高壓開關柜→變壓器→低壓配電柜→計量、監控柜。方案中，項目部將開關柜等基礎框架安裝的水平度偏差設置為B 級質量控制點，電力變壓器等高壓電氣的變接實驗設置為 A 級質量控制點，保證變配電設備施工質量達到驗收規范要求。

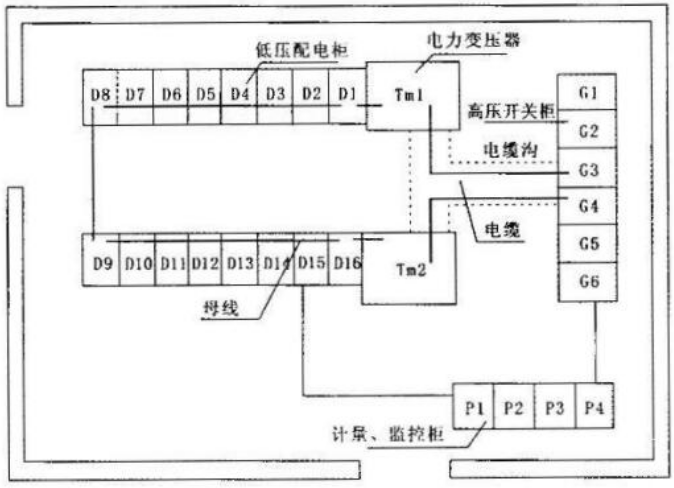

圖 110KV 變配電設備布置圖
【問題】
1.分別說明項目部將電力變壓器交接試驗設置為 A 級質量控制點和基礎框架水平度偏差設置為 B 級質量控制點的理由。
2.項目部是否可以改變?cè)O(shè)備二次搬運及安裝程序?說明理由。
【參考答案】
1.項目部將電力變壓器交接試驗設置為 A 級質量控制點的理由：電力變壓器交接試驗如果達不到規范要求，將影響變配電設備的安全運行和正常送電(或使用功能);基礎框架水平度偏差設置為 B 級質量控制點的理由：基礎框架水平度偏差超過規范規定，會影響柜體安裝質量(或下道工序質量)。
2.項目部可以改變?cè)O(shè)備二次搬運及安裝程序。因?yàn)楦邏洪_關柜的二次搬運可以從低壓配電柜操作通道進入安裝位置。
【2016 案例一】
【背景資料】
某安裝公司承接了一廣場地下商場給排水、空調、電氣和消防系統安裝工程，工程總面積 15000m2，地下三層，主要設備有：高、低壓配電柜，鍋爐，冷水機組，空調機組，消防水泵，消防穩壓罐等。
……
施工過程中，監理工程師在現場巡視時發現：金屬風管板材的拼接均采用咬口連接，其中包括 1.6mm鍍鋅鋼板制作的排煙風管;商場中廳 500kg 裝飾燈具的懸吊裝置按 750kg 做了過載試驗，并記錄為合格;花燈的 8 個回路導線穿在同一管內。監理工程師要求項目部加強現場質量檢查，整改不合格項。
【問題】
4.指出燈具安裝的錯誤之處，并簡述正確做法。
【參考答案】
4.項目部按 750kg 做了過載試驗，并記錄為合格錯誤，應按燈具重量的 5 倍(或 2500kg)做過載試驗：花燈的 8 個回路穿在同一管內錯誤，管內導線總數不應超過 8 根。
【2017 案例三】
【背景資料】
A 安裝公司承擔某高層建筑的通風空調、給排水和建筑電氣工程的施工。合同約定，空調設備由業主采購，其他設備、材料由 A 安裝公司采購。高層建筑的一次結構已完工，二次結構和裝飾工程由 B 建筑公司承包施工，變配電室由當?shù)毓╇娝碾娏境邪┕ぁ?/p>
……
在工程施工中，曾經發生了兩個施工質量問題
……
問題 2.在燈具通電調試時，發現個別燈具外殼帶電，經檢查是螺口燈頭的接線錯誤。同時還發現嵌入式吸頂燈(重 3.5kg)用螺釘固定在石膏板吊頂上。整改后通過驗收。
【問題】
3.問題 2 中，燈具的安裝質量應如何整改?
【參考答案】
3.(1)針對因螺口燈頭接線錯誤導致個別燈具外殼帶電的質量問題，整改方式如下：
螺口燈頭的接線，相線應接在中心觸電端子上，零線應接在螺紋的端子上。需要接地或接零的燈具，應有明顯標志的專用接地螺栓。燈具接線應牢固，電氣接觸應良好。
(2)嵌入式吸頂燈(重 3.5kg)用螺栓規定在石膏板吊頂上的做法錯誤。按照規范規定，當?shù)鯚魺艟咧亓砍^(guò) 3kg 時，應采取預埋吊鉤或螺栓固定。
【2019 案例一】
【背景資料】
……
在設備、材料到達施工現場后，B 公司項目部依據施工圖紙和施工方案，對燈具、開關及插座的安裝進行技術交底，燈具類型及安裝高度(見表 1-2)。在施工質量的檢查中，監理工程師發現單項三孔插座的保護接地線(PE 線)在插座間串聯連接(見圖 1)，相線與中性線利用插座本體的接線端子轉接供電。
監理工程師要求返工，使用連接器對插座的保護接地線、相線和中性線進行分路連接，施工人員按要求整改后通過試驗。
表 1-2 照明燈具安裝高度統計表
圖1保護接地線在插座間串聯接示意圖
【問題】
3.本照明工程有多少個燈具外殼需要與保護導體連接?寫出連接的要求。
4.圖 1 中的插座接線會有什么不良后果?畫出正確的插座保護接地線連接的示意圖。
【參考答案】
3.只有一類燈具需要與保護導體可靠連接，一共 3350 個需要與保護導體可靠連接。
連接要求：一類燈具外露可電部分必須用銅芯軟導線與保護導體可靠連接，連接處用設置接地標識，銅芯軟導線的截面積應與進入燈具的電源線截面積相同。
4.插座接地導體在插座間串聯連接，如有短路或斷路，全部插座接地失效，可能造成觸電、火災等不良后果。
