城市軌道交通工程
1、深基坑支護結構與邊坡支護
【2018】案例（二）
背景資料
某公司承建的地下水池工程，設計釆用薄壁鋼筋混疑士結構，長×寬×高為30m×20m×6m，池壁頂面高出地表0.5m。池體位置地質分布自上而下分別為回填土(厚2m)、粉砂土(厚2m)、細砂土(厚4m)，地下水位于地表下4m處。
水池基坑支護設計采用Φ800mm灌注樁及高壓旋噴樁止水帷幕，第一層鋼筋混凝土支撐，第二層鋼管支撐，井點降水采用Φ400mm無砂管和潛水泵，當基坑支護結構強度滿足要求及地下水位降至滿足施工要求后，方可進行基坑開挖施工。
【問題】
1.本工程除了灌注樁支護方式外還可以采用哪些支護形式?基坑水位應降至什么位置才能滿足基坑開挖和水池施工要求?
1.鋼板樁支撐、SMW樁、地下連續墻。降至基坑底部0.5m以下才能滿足基坑開挖和水池施工要求。
1、基坑開挖深度6m左右、有地下水、需設支撐圍護結構，要求支護樁必須是剛性支護，且相關位置可以設置支撐。
2、一般要求地下水降至坑底以下0.5m。
【2018】案例（四）
背景資料
某市區城市主干道改擴建工程，周邊有多處永久建筑，臨時用地極少，環境保護要求高；現狀道路交通量大，施工時現狀交通不斷行。各工種施工作業區設在圍擋內，臨時用電變壓器可安放于圖4-2中A、B位置，電纜敷設方式待定…
【問題】
2．根據圖4－2，地下連續施工時，C、D、E位置設置何種設施較為合理？
4．本工程基坑的施工難點是什么？
5．施工地下連續墻時，導墻的作用主要有哪四項？
2.C應為集土坑、D為鋼筋加工區、E為泥漿系統。
3.施工難點為：
（1）對于基坑開挖及降水工程均會引起周邊地層位移，導致周邊建（構）筑物如永久建筑物、地下管線、道路等變形或破壞；同時基坑出土、與管線所屬單位等協調均是難點。
（2）現況道路交通量大，施工現狀交通不斷行，因為確保交通導行順暢及交通安全是難點。
5.（1）擋土；（2）基準作用；（3）承重；（4）存蓄泥漿
1、施工現場平面布置
2、地下連續墻施工前先做導墻，是為了滿足其垂直度、平整度、地下澆筑工藝的需求。
【2017】案例（四）
背景資料
某城市水廠改擴建工程，內容包括多個現有設施改造和新建系列構筑物…

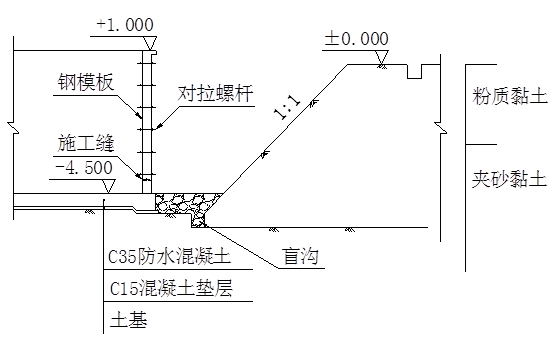

圖4混凝沉淀池施工橫斷面示意圖（單位：m）
【問題】
3．找出圖4中存在的應修改和補充之處。
3．（1）圖中應修改之處：邊坡的坡度（1︰1）不符合（或陡于）規范的規定。如果條件不容許修改（放緩）坡度，應補充土釘、掛（金屬）網噴混凝土等護坡措施。
（2）圖中應補充之處：池壁內外施工腳手架、坡頂阻水墻、池壁模板確保直順和防止模板傾覆的裝置。
1、土質邊坡坡率允許值（表1K413022-3）
2、模板安裝過程中，必須設置防傾覆設施
2、超前預支護及預加固施工技術
【2016】案例（二）
【背景資料】
某公司承建一段區間隧道，長度12km，埋探（覆土深度）8m，凈高55m，支護結構形式采用鋼拱架鋼筋網噴射混凝土，輔以超前小導管…
區間隧道施工采用暗挖法，施工方案中開挖方法選用正臺階進尺為1.5m…
【問題】
4. 根據背景資料，小導管長度應該大于多少米？兩排小導管縱向搭接不小于多少米？
4. 小導管長度應大于3-3.5m，因為小導管的長度應大于每循環開挖進尺的兩倍，本工程開挖進尺每循環為1.5m，兩排小導管縱向搭接長度不應小于1m。
超前小導管注漿加固技術
(一)適用條件：可作為暗挖隧道常用的超前預支護措施。在軟弱、破碎地層中成孔困難或易塌孔，且施作超前錨桿比較困難或者結構斷面較大時適用。
(二)技術要點
(1)應沿隧道拱部輪廓線外側設置，可采用單層、雙層超前小導管。
(2)超前小導管應選用直徑為40-50mm的鋼管或水煤氣管，長度應大于循環進尺的2倍，宜為3-5m，具體長度、直徑應根據設計要求確定。
(3)應從鋼格柵的腹部穿過，后端應支承在已架設好的鋼格柵上，并焊接牢固。前后兩排小導管的水平支撐搭接長度不應小于1m。
(4)端頭應封閉并制成錐狀，尾端設鋼筋加強箍。
(5)注漿漿液應根據地質條件、并經現場試驗確定。注漿材料可采用普通水泥 單液漿、改性水玻璃漿、水泥-水玻璃雙液漿、超細水泥等注漿材料。
(6)漿液的原材料，水泥強度等級P. O42.5級及以上的硅酸鹽水泥。
(7)注漿施工
1)在砂卵石地層中宜采用滲入注漿法；在砂層中宜采用擠壓、滲透注漿法；在新土層中宜采用劈裂或電動硅化注漿法。
2)注漿順序應由下而上、間隔對稱進行；相鄰孔位應錯開、交叉進行。
3)滲透法注漿壓力應保持在0.1-0.4MPa， 每孔穩壓時間不小于2min。劈裂法注漿壓力應大于0.8MPa。
4)注漿速度應不大于30L/min。
5)注漿施工期應進行監測，監測項目通常有地(路)面隆起、地下水污染等，特別 要采取必要措施防止注漿漿液溢出地面或超出注漿范圍。
