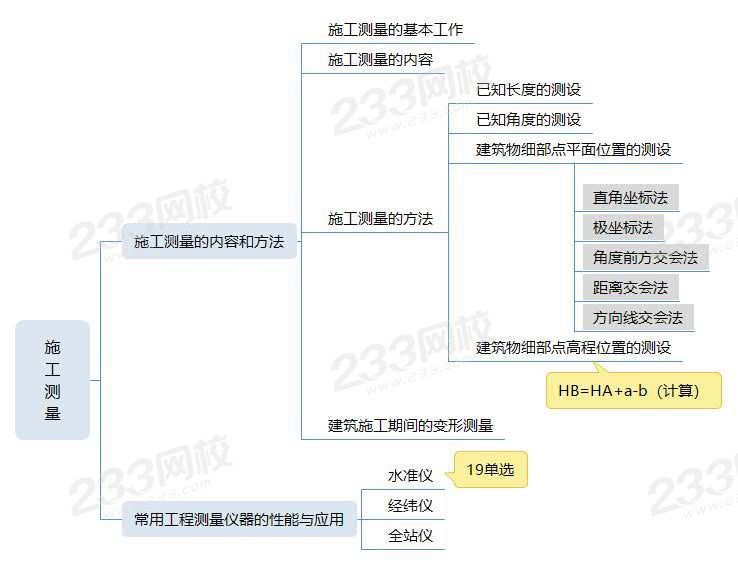

施工測量的內容和方法
考點一、 施工測量
【考核年份：2005、2007、2009、2011、2014、2018選擇，2012、2016案例】
一、施工測量的內容和方法
1、施工測量的基本工作
大中型的施工項目，應先建立①場區控制網，再分別建立②建筑物施工控制網，以建筑物平面控制網的控制點為基礎，測設③建筑物的主軸線，再進行建筑部的④細部放樣。（大中項目：建大網→布小網→測主線→放細部）
2、施工測量的方法

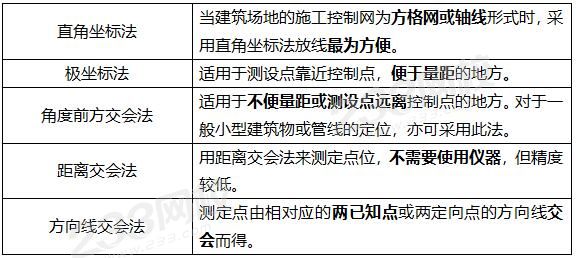

（1）建筑物細部點平面位置的測設
（2）建筑物細部點高程位置的測設
（圖片來源于233網校郭煒老師精講課程）
地面上點的高程測設
由HA+a=HB+b ，得知 B點高程為：HB=HA+a-b
a為后視讀數，即已知高程點A所立標桿的讀數。
b為前視讀數，即未知高程點B所立標桿的讀數。
3、建筑施工期間的變形測量
（1）基坑變形觀測分為基坑支護結構變形觀測和基坑回彈觀測。監測點布置要求有：基坑圍護墻或基坑邊坡頂部變形觀測點沿基坑周邊布置，周邊中部、陽角處、受力變形較大處設點；觀測點間距不應大于20m，且每側邊不宜少于3個；水平和垂直觀測點宜共用同一點。
（2）基坑回彈觀測不應少于3次。第一次應在基坑開挖之前，第二次應在基坑挖好之后，第三次應在澆筑基礎混凝土之前。
（3）民用建筑基礎及上部結構沉降觀測點布設位置有：
1）建筑的四角、核心筒四角、大轉角處及沿外墻每10- 20m處或每隔2-3根柱基上；
2）高低層建筑、新舊建筑和縱橫墻等交接處的兩側；
3）對于寬度大于或等于15m的建筑，應在承重內隔墻中部設內墻點，并在室內地面中心及四周設地面點；
4）框架結構及鋼結構建筑的每個和部分柱基上或沿縱橫軸線上；
5）筏形基礎、箱形基礎底板或接近基礎的結構部分之四角處及其中部位置；
6）超高層建筑和大型網架結構的每個大型結構柱監測點不宜少于2個，且對稱布置。
（4）當建筑變形觀測過程中發生下列情況之一時，必須立即實施安全預案，同時應提高觀測頻率或增加觀測內容：
1）變形量或變形速率出現異常變化；
2）變形量或變形速率達到或超出預警值；
3）周邊或開挖面出現塌陷、滑坡情況；
4）建筑本身、周邊建筑及地表出現異常；
5）由于地震、暴雨、凍融等自然災害引起的其他異常變形情況。
考點二、常用工程測量儀器的性能與應用
【考核年份：2005、2004、2013、2019，選擇為主】
水準儀 | ①測量兩點間的高差；②由控制點的已知高程來推算測點的高程；③測量兩點間的大致水平距離。 |
經緯儀 | ①測量兩個方向之間的水平夾角；②測量豎直角；③測量兩點間的水平距離和高差。 |
全站儀 | 幾乎是在同一瞬間內得到平距、高差、點的坐標和高程。 |
練習題
1、【2005年考題】A點高程為36.05m，現取A點為后視點，B點為前視點，水準測量，前視點讀數為1.12m，后視點讀數為1.22m，則B點的高程為（ ）m。
A．35.15
B．35.95
C．36.15
D．36.95
2、【2014年考題】對施工控制網為方格網形式的建筑場地，是方便的平面點位放線測量方法是（ ）。
A．直角坐標法
B．極坐標法
C．角度前方交會法
D．距離交會法
3、【2009年考題】某高程測量，已知A點高程為HA，欲測得B點高程HB，安置水準儀于A、B之間，后視讀數為a，前視讀數為b，則B點高程HB為（ ）。
A．HB=HA-a-b
B．HB=HA+a+b
C．HB=HA+a-b
D．HB=HA-a+b
4、【2018年考題】民用建筑上部結構沉降觀測點宜布置在（ ）。
A．建筑四角
B．核心筒四角
C．大轉角處
D．基礎梁上
E．高低層交接處
1）建筑的四角、核心筒四角、大轉角處及沿外墻每10- 20m處或每隔2-3根柱基上；
2）高低層建筑、新舊建筑和縱橫墻等交接處的兩側；
3）對于寬度大于或等于15m的建筑，應在承重內隔墻中部設內墻點，并在室內地面中心及四周設地面點；
4）框架結構及鋼結構建筑的每個和部分柱基上或沿縱橫軸線上；
5）筏形基礎、箱形基礎底板或接近基礎的結構部分之四角處及其中部位置；
6）超高層建筑和大型網架結構的每個大型結構柱監測點不宜少于2個，且對稱布置。
5、【2013年考題】不能測量水平距離儀器是（ ）。
A．水準儀
B．經緯儀
C．全站儀
D．垂準儀
“施工測量”這一節內容在一建考試的選擇題和案例題中都有涉及，主要還是以選擇為主。細枝末節的知識點較多，以理解為主，建議考生要仔細聽完精講班的課程，在理解的基礎上再去記憶，才能事半功倍。
