案例分析題一[2016年真題]
【背景資料】
某制氧站經過招標投標，由具有安裝資質的公司承擔全部機電安裝工程和主要機械設備的采購。安裝公司進場后，按合同工期、工作內容、設備交貨時間、邏輯關系及工作持續時間(見表2—1)編制了施工進度計劃。

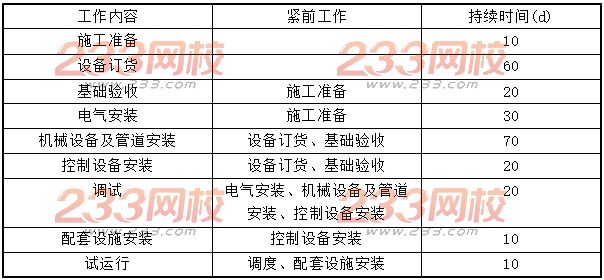

制氧站安裝公司工作內容、邏輯關系及持續時間表表2．1
在計劃實施過程中，電氣安裝滯后10d，調試滯后3d。
設備訂貨前，安裝公司認真對供貨商進行了考查，并在技術、商務評審的基礎上對供貨商進行了綜合評審，最終選擇了各方均滿意的供貨商。
由于安裝公司進場后，未向當地(市級)特種設備安裝監督部門書面告知，致使安裝工作受阻，經補辦相關手續后，工程得以順利進行。
在制氧機法蘭和管道法蘭連接時，施工班組未對法蘭的偏差進行檢驗，即進行法蘭連接，遭到項目工程師的制止。
【問題】
1．根據表2—1計算總工期需多少天?電氣安裝滯后及調試滯后是否影響總工期?并分別說明理由。
2．設備采購前的綜合評審除考慮供貨商的技術和商務外，還應從哪些方面進行綜合評價?
3．安裝公司開工前向當地(市級)安全監督部門提交哪些書面告知材料?
4．制氧機法蘭與管道法蘭的偏差應在何種狀態下進行試驗?檢驗的內容有哪些?
【參考答案】
1．根據表2—1所示的邏輯關系可繪制出雙代號網絡計劃圖如圖2-1所示：
通過計算可知，關鍵線路為①→③→⑤→⑥→⑦。
計算總工期為60+70+20+10=160d。
電氣安裝滯后不影響總工期，調試滯后影響總工期3d。
由于電氣安裝具有90d的總時差，滯后延誤10d不影響總工期。
調試工作為關鍵工作，總時差為0。工作延誤3d會影響總工期3d。
2．設備采購前的綜合評審除考慮供貨商的技術和商務外，還應從質量、進度、費用、廠商執行合同的信譽、同類產品業績、交通運輸條件等方面綜合評價并列出推薦順序。
3．安裝公司開工前向當地(市級)安全監督部門提交的書面告知材料包括：
(1)《特種設備安裝改造維修告知書》；
(2)施工單位及人員資格證件；
(3)施工組織與技術方案(包括項目相關責任人員任命、責任人員到崗質控點位圖)；
(4)工程合同；
(5)安裝改造維修監督檢驗約請書；
(6)特種設備制造單位的資質證件。
4．(1)制氧機法蘭與管道法蘭連接前，應在自由狀態下進行試驗。
(2)檢驗的內容有：法蘭的平行度和同心度，偏差應符合規定要求。管道與機械設備最終連接時，應在聯軸節上架設百分表監視機器位移。管道經試壓、吹掃合格后，應對該管道與機器的接口進行復位檢驗。管道安裝合格后，不得承受設計以外的附加載荷。
案例分析題二[2016年真題]
【背景資料】
安裝公司承接某商務樓的機電安裝工程(如圖2-2所示)，工程主要內容是通風與空調、建筑給水排水、建筑電器和消防等工程。
安裝公司項目部進場后，依據合同和設計要求，編制了施工組織設計，內容有：各專業工程主要工作量、施工進度總計劃、項目成本控制措施和項目信息管理措施等。項目部編制施工組織設計并報安裝公司審批，安裝公司以施工組織設計中的項目成本控制措施不夠完善為由，要求項目部修改后重新報送。施工組織設計修改后得到安裝公司批準。
通風空調風管采用工廠化預制，在風管批量制作之前，項目部檢驗了風管的制作工藝，對風管進行了嚴密性試驗；風管系統安裝完成后，項目部對主、干風管分段進行了漏光試驗。項目部報監理驗收時，監理認為項目部對風管試驗與檢測項目不全，要求項目部完善試驗與檢測項目。
通風空調工程安裝試驗調整合格，在試運行驗收中部分房間的風機盤管有滴水現象，經檢查是冷凝水管道的坡度不夠，造成風機盤管道的冷凝水溢出。經返工，通風空調工程試運行驗收合格。
【問題】
1．在施工組織設計中，項目成本控制主要包括哪些措施?
2．項目部在風管批量制作前及風管安裝完成后還應進行哪些試驗與檢測?
3．指出圖2—2中的風管機噴漆件安裝不符合規范要求之處，寫出正確的規范要求。
4．在試運行驗收中，需返工的是哪個分項工程?寫出其合格的技術要求。
【參考答案】
1．在施工組織設計中，項目成本控制主要包括的措施有：成本管理責任體系、成本指標高低的分析及評價、成本控制措施等。
2．項目部在風管批量制作前及風管安裝完成后還應進行的試驗與檢測：
(1)風管批量制作前，除了進行嚴密性試驗外還應對風管的強度進行試驗；
(2)風管批量制作后，除了對主、干風管進行漏光試驗，還應對主、干風管進行漏風量檢測。

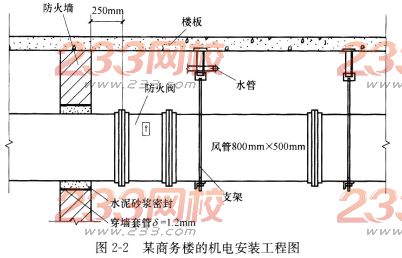

3．圖2—2中的風管機噴漆件安裝不符合規范要求之處及正確的規范要求如下：
(1)不符合規范要求之處：穿墻套管厚度不符合規范要求。
正確的規范要求：當風管穿過需要封閉的防火防爆樓板或墻體時，應設鋼板厚度不小于1．6mm的預埋管或防護套管。
(2)不符合規范要求之處：水泥砂漿密封不符合規范要求。
正確的規范要求：風管與防護套管之間應采用不燃且對人體無害的柔性材料封堵。
(3)不符合規范要求之處：防火閥支架設置不符合規范要求。
正確的規范要求：邊長或直徑大于等于630mm的防火閥應設置獨立支吊架。
(4)不符合規范要求之處：防火閥位置不符合規范要求。
正確的規范要求：防火分區隔墻兩側的防火閥，距墻表面應不大于200mm。
4．在試運行驗收中，需返工的分項工程是風機盤管分項安裝工程。
風機盤管的供回水管和凝結水管應注意坡度和坡向，凝結水管應低于集水盤，坡度不小于2％，并坡向立管。
案例分析題三[2014年真題]
【背景資料】
某機電工程公司通過投標總承包了一工業項目，主要內容包括：設備基礎施工、廠房鋼結構制作和吊裝、設備安裝調試、工業管道安裝及試運行等。項目開工前，該機電工程公司按合同約定向建設單位提交了施工進度計劃，編制了各項工作邏輯關系及工作時間表(見表2-2)。
該項目的廠房鋼結構選用了低合金結構鋼，在采購時，鋼廠只提供了高強度、高韌性的綜合力學性能。

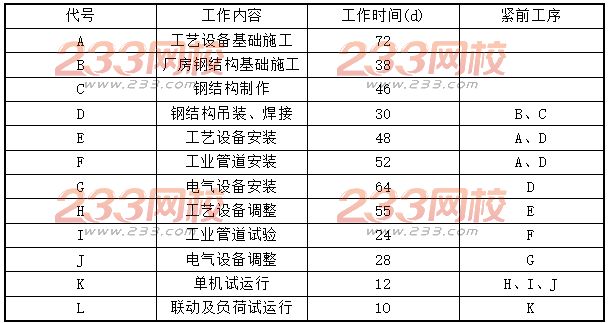

各項工作邏輯關系及工作時間表表2-2
工程施工中，由于工藝設備是首次安裝，經反復多次調整后才達到質量要求，致使項目部工程費用超支，工期拖后。在第150天時，項目部用贏得值法分析，取得以下3個數據：已完工程預算費用3500萬元，計劃工程預算費用4000萬元，已完工程實際費用4500萬元。
在設備和管道安裝、試驗和調試完成后，由相關單位組織了該項目的各項試運行工作。
【問題】
1．根據表2—2找出該項目的關鍵工作，并計算出總工期。
2．鋼廠提供的低合金結構鋼還應有哪些綜合力學性能?
3．計算第150天時的進度偏差和費用偏差。
4．單機和聯動試運行應分別由哪個單位組織?
【參考答案】
1．該項目的關鍵工作為：C、D、E、H、K、L。
總工期=46+30+48+55+12+10=201d。
2．鋼廠提供的低合金結構鋼還應有以下綜合力學性能：良好的冷成型和焊接性能、低的冷脆轉變溫度和良好的耐蝕性等綜合力學性能。
3．第150天時的進度偏差(SV)=已完工程預算費用(BCWP)-計劃工程預算費用
(BCWS)=3500-4000=-500萬元。
說明進度偏差為落后500萬元。
第150天時的費用偏差(CV)=已完工程預算費用(BCWP)-已完工程實際費用
(ACWP)=3500-4500=-1000萬元。
說明費用偏差為落后1000萬元。
4．單機試運行由施工單位組織；聯動試運行由建設單位組織。
案例分析題四[2013年真題]
【背景資料】
某安裝公司承擔某市博物館機電安裝工程總承包施工，該工程建筑面積32000m2，施工內容包括：給水排水、電氣、通風空調、消防、建筑智能化工程。工程于2010年8月開工，2011年7月竣工，計劃總費用2100萬元。
施工過程中項目部繪制了進度和費用的S形曲線，如圖2—3所示，對工程進度和費用偏差進行分析；通風空調工程于2011年6月進行系統調試，安裝公司主要考核了室內空氣溫度是否達到設計要求，并做了10h帶冷源的試運轉。
工程竣工驗收合格后，建設方立即向公安機關消防機構報送了工程竣工驗收報告，有防火性能要求的建筑構件、建筑材料、室內裝飾材料符合國家標準或行業標準的證明文件、施工和檢測單位的合法身份證明及資質等級證明文件等資料，申請備案。
【問題】
1.計算工程施工到第10個月時，項目部的進度偏差和費用偏差。
2．通風空調系統調試中還有哪些考核指標?
3．建設方申請消防竣工驗收備案是否正確?說明理由。
4．消防竣工驗收還應提交哪些資料?
【參考答案】

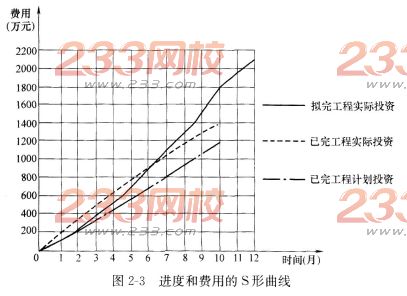

1．從圖中可以看出第10個月時，擬完工程計劃投資是1800萬元，已完工程實際投資是1400萬元，已完工程計劃投資是1200萬元。
進度偏差=已完工作計劃投資-擬完工作計劃投資=1200-1800=-600萬元。
說明實際進度落后計劃進度600萬元。
費用偏差=已完工作計劃投資-已完工作實際投資=1200-1400=-200萬元。
說明項目運行超出預算費用200萬元。
2．通風空調系統調試中還有以下考核指標：室內的相對濕度、氣流速度、噪聲或空氣的潔凈度能否達到設計要求，是否滿足生產工藝或建筑環境要求，防排煙系統的風量與正壓是否符合設計和消防的規定。
3．建設方申請消防竣工驗收備案不正確。
理由：根據有關規定，建筑總面積大于20000m2的博物館，建設單位應當向公安機關消防機構申請消防設計審核，并在建設工程竣工后向出具消防設計審核意見的公安機關消防機構申請消防驗收。本案例中，博物館的建筑面積為32000m2，大于20000m2，所以必須向消防機構申請驗收而不是備案。
4．消防竣工驗收還應提交的資料有：
(1)建設工程消防驗收申報表；
(2)消防產品質量合格證明文件；
(3)具有防火性能要求的建筑構件、建筑材料、室內裝修裝飾材料符合國家標準或者行業標準的出廠合格證；
(4)消防設施，電氣防火技術檢測合格證明文件；
(5)工程監理單位的合法身份證明和資質等級證明文件。
案例分析題五[2013年真題]
【背景資料】
某安裝公司承接一商務樓(地上30層、地下2層)的電梯安裝工程，工程有32層32站曳引式電梯8臺，工期為90d，開工時問為3月18日，其中6臺客梯須智能群控，2臺消防電梯需在4月30日交付使用，并通過消防驗收，在工程后期作為施工電梯使用。電梯井道的腳手架、機房及層門預留孔的安全技術措施由建筑公司實施。

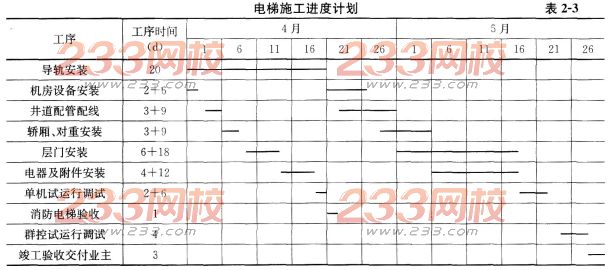

安裝公司項目部進場后，將擬安裝的電梯工程，書面告知了電梯安裝工程所在地的特種設備安全監督部門，并按合同要求編制了電梯施工方案和電梯施工進度計劃(見表2—3)。電梯安裝前，項目部對機房的設備基礎、井道的建筑結構進行檢測，土建施工質量均符合電梯安裝要求；曳引電機、轎廂、層門等部件外觀檢查合格，并采用建筑塔式起重機及升降機將部件搬運到位。安裝中，項目部重點關注了層門等部件的安全技術要求，消防電梯按施工進度計劃完成，并驗收合格。
施工進行到客梯單機試運行調試時，有一臺客梯轎廂晃動厲害，經檢查審核，導軌的安裝精度沒達到技術要求，安裝人員對導軌重新校正固定，單機試運行合格，但導軌的校正固定，使單機試運行比原工序多用了3d，其后面的工序(群控試運行調試、竣工驗收)均按工序時間實施，電梯安裝工程比合同工期提前完工，交付業主。
【問題】
1．電梯安裝前，項目部應提供哪些安裝資料?
2．項目部在機房、井道的檢查中，應關注哪幾項安全技術措施?
3．消防電梯從開工到驗收合格用了多少天?電梯安裝工程合同比合同工期提前了多少天?
4．影響導軌安裝精度的因素有幾個?
5．電梯完工后應向哪個機構申請消防驗收?寫出電梯層門的驗收要求。
【參考答案】
1．電梯安裝前，項目部應提供的證明文件有：所施工電梯的安裝許可證，告知直轄市或設區的市的安裝告知書，審批手續齊全的電梯安裝施工方案；作業人員持有的特種設備操作證。
2．項目部對機房和井道的安全檢查，應關注的安全技術措施是：層門洞設置了高度不小于1.2mm的欄桿，有臨時蓋板封堵機房預留孔，井道內腳手架有防火措施。
3．電梯工程開工時間為3月18日，電梯安裝準備工作、機房和井道的檢測、電梯設備進場檢查、基準線安裝等工作用了14d，在4月1日開始電梯導軌安裝，到4月21日消防電梯竣工驗收，14+21=35d，故消防電梯從開工到驗收合格用了35d。項目部編制的電梯施工進度計劃中是在5月30日竣工驗收交付業主，14+30+30=74d，電梯安裝的計劃工期是74d，在電梯安裝中，因電梯單機試運行比原工序時間多用了3d。又群控試運行、調試、竣工驗收均按工序時間完成。合同工期為90d，90-74+3=13d，電梯安裝比合同工期提前了13d。
4．影響導軌安裝精度的因素有：井道結構的施工質量，基準線的設置，測量器具的選擇，導軌的制造質量，電梯安裝人員的技術水平。
5．電梯竣工后應向出具消防設計審核意見的公安消防機構申請消防驗收；電梯層門的試驗要求：每層層門必須能夠用三角鑰匙才能手動打開，當任何一個層門打開時，電梯嚴禁啟動運行。
案例分析題六[2012年真題]
【背景資料】
某工業項目建設單位通過招標與施工單位簽訂了施工合同，主要內容包括設備基礎、設備鋼架(多層)、工藝設備、工業管道和電氣儀表安裝等。

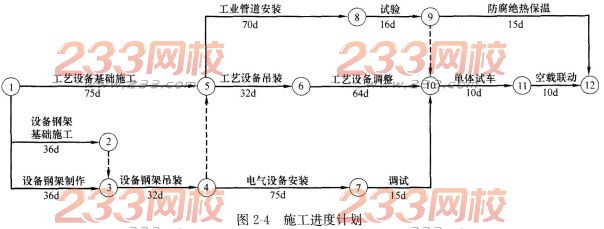

工程開工前，施工單位按合同約定向建設單位提交了施工進度計劃，如圖2—4所示。
上述施工進度計劃中，設備鋼架吊裝和工藝設備吊裝兩項工作共用一臺塔式起重機(以下簡稱塔機)，其他工作不使用塔機。經建設單位審核確認，施工單位按該進度計劃進場組織施工。
在施工過程中，由于建設單位要求變更設計圖紙，致使設備鋼架制作工作停工10d(其他工作持續時間不變)。建設單位及時向施工單位發出通知，要求施工單位塔機按原計劃進場，調整進度計劃，保證該項目按原計劃工期完工。
施工單位采取措施將工藝設備調整工作的持續時間壓縮3d，得到建設單位同意。施工單位提出的費用補償要求如下，但建設單位沒有全部認可。
(1)工藝設備調整工作壓縮3d，增加趕工費10000元。
(2)塔機閑置10d損失費，1600(含運行費300元／d)×10=16000元。
(3)設備鋼架制作工作停工10d造成其他有關機械閑置、人員窩工等綜合損失費15000元。
【問題】
1．用節點代號寫出施工計劃的關鍵線路，該計劃的總工期是多少天?
2．施工單位按原計劃安排塔機在工程開工后最早投入使用的時間是第幾天?按原計劃設備鋼架吊裝與工藝設備吊裝工作能否連續作業?說明理由。
3．說明施工單位調整方案后能保證原計劃工期不變的理由。
4．施工單位提出的3項費用補償要求是否合理?計算建設單位應補償施工單位的總費用。
【參考答案】
1．施工計劃的關鍵線路為：①→⑤→⑥→⑩→?→?。該計劃的總工期是191d。
2．施工單位按原計劃安排塔機在工程開工后最早投入使用的時間是第37天。
按原計劃設備鋼架吊裝與工藝設備吊裝工作不能連續作業。
理由：按原計劃設備鋼架吊裝工作是在第68天末完成，而工藝設備吊裝的最早開始時間與設備鋼架吊裝最早完成時間間隔7d，因此不能連續作業。
3．施工單位調整方案后能保證原計劃工期不變的理由：設備鋼架制作工作的總時差為7d，其停工10d導致總工期延長3d。而施工單位采取措施將工藝設備調整工作(關鍵工作)的持續時間壓縮3d，壓縮后關鍵線路總工期縮短3d，為191d，因此可以保證原計劃工期不變。
4．第(1)項費用補償要求合理，應補償趕工費：10000元。
第(2)項費用補償要求不合理，應補償：(1600-300)×3=3900元。
第(3)項費用補償要求合理，應補償綜合損失費：15000元。
建設單位應補償施工單位的總費用：10000+3900+15000=28900元。
案例分析題七[2012年真題]
【背景資料】
A安裝公司承包某大樓空調設備監控系統的施工，主要監控設備有：現場控制器、電動調節閥、風閥驅動器、溫度傳感器(鉑電阻型)等。大樓的空調工程由B安裝公司施工。合同約定：全部監控設備由A公司采購，其中電動調節閥、風閥驅動器由B公司安裝，A公司檢查接線，最后由兩家公司實施對空調系統的聯動試運行調試。

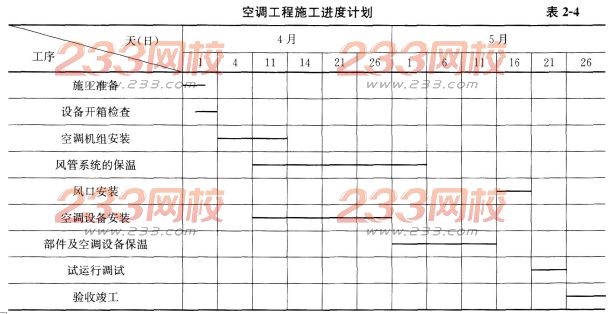

A公司項目部進場后，依據B公司提供的空調工程施工方案、空調工程施工進度計劃(見表2—4)，設計單位提供的空調機組監控方案，編制了監控系統施工方案、監控系統施工進度計劃和監控設備采購計劃。因施工場地狹小，為減少倉儲保管，A公司項目部在制訂監控設備采購計劃中，采取集中采購、分批到貨，使設備采購進度與施工進度合理搭接。在監控系統的施工過程中，A公司及時與B公司協調，使監控系統施工進度符合空調工程的施工進度，監控系統和空調工程安裝完成后，A、B公司進行了空調系統的聯動試運行調試，空調工程和監控系統按合同要求竣工。
【問題】
1．A公司項目部在編制監控設備采購計劃時應考慮哪些市場狀況?
2．A公司項目部在實施監控系統施工進度計劃過程中會受到哪些因素制約?
3．A公司采購的電動調節閥最遲的到貨時間是哪天?安裝前應檢驗哪幾項內容?
4．依據空調工程施工進度計劃，指出溫度傳感器可以安裝的起止時間，說明溫度傳感器的接線電阻的要求。
5．空調機組聯合試運轉應由哪個安裝公司為主實施?試運轉中主要檢測哪幾個參數?
【參考答案】
1．A公司項目部在編制監控設備采購計劃時應考慮的市場狀況有：注意供貨商的供貨能力和設備制造商的生產周期，確定采購批量或供貨的最佳時機。考慮貨物運距及運輸方法和時間，使貨物供給與施工進度安排有恰當的時間提前量，以減少倉儲保管費用。
2．A公司項目部在實施監控系統施工進度計劃過程中會受到的制約因素有：
(1)除施工單位外，工程建設有關的單位的工作進度。
(2)施工過程中需要的材料、構配件、施工機具和工程設備等，不能按期運抵施工現場，或是運抵施工現場后發現其質量不符合有關標準的要求。
(3)建設單位沒及時給足工程預付款，拖欠工程進度款，影響承包單位流動資金周轉。
(4)設計變更或者是業主提出了新的要求。
(5)在施工過程中遇到氣候、水文、地質及周圍環境等方面的不利因素，承包單位尋求解決但自身又不能解決的問題。
(6)各種風險因素的影響。如設備、材料價格上漲，訂立的是固定總價合同等。
(7)施工單位自身管理、技術水平以及項目部在現場的組織、協調與控制能力的影響。
3．A公司采購的電動調節閥最遲的到貨時間是4月10日。
安裝前應檢驗的內容：安裝前根據說明書和技術要求，測量線圈和閥體間電阻，進行模擬動作試驗和試壓試驗。
4．依據空調工程施工進度計劃，溫度傳感器可以安裝的起止時間為5月6日至5月15日。
溫度傳感器的接線電阻的要求：溫度傳感器(鉑電阻型)的接線電阻應小于1Ω。
5．空調機組聯合試運轉應由B公司為主實施。
試運轉中主要檢測的參數有：空氣溫度、相對濕度、氣流速度、潔凈度、噪聲、防排煙系統的風量與正壓。
案例分析題八[2010年真題]
【背景資料】
某施工單位承接一高層建筑的泛光照明工程。建筑高度為180m，有3個透空段，建筑結構已完工，外幕墻正在施工。泛光照明由LED燈(55W)和金鹵燈(400W)組成。

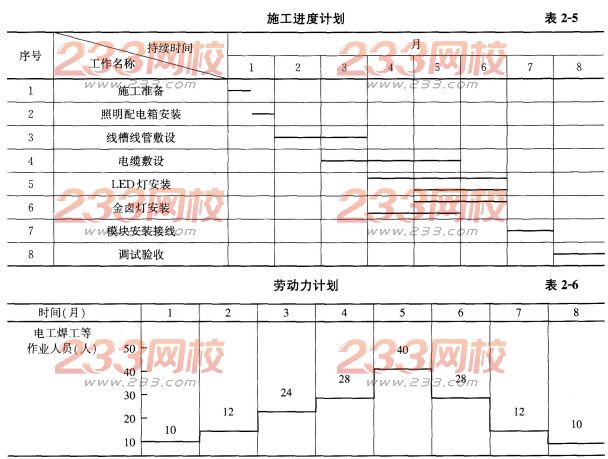

LED燈(連支架重100kg)安裝在幕墻上，金鹵燈安裝在透空段平臺上，由控制模塊(256路)進行場景控制。施工單位依據合同、施工圖、規范和幕墻施工進度計劃等編制了泛光照明的施工方案，施工進度計劃見表2—5(細實線)，勞動力計劃見表2-6。
方案中LED燈具的安裝，選用吊籃施工，吊籃尺寸為6000mm×450mm×1180mm，牽引電動機功率為1．5kW×2，提升速度為9．6m／min，載重630kg(載人2名)。按進度計劃，共租賃4臺吊籃。
因工程變化，建筑幕墻4月底竣工，LED燈具的安裝不能按原進度計劃實施，施工單位對LED燈和金鹵燈的安裝計劃進行了調整，見表2～5(粗實線)。調整后的LED燈安裝需租賃6臺吊籃，作業人員增加到24人，施工單位又編制了臨時用電施工組織設計。
【問題】
1．吊籃施工方案中應制訂哪些安全技術措施和主要的應急預案?
2．泛光照明施工進度計劃的編制應考慮哪些因素?
3．繪出進度計劃調整后的勞動力計劃，并說明應如何控制勞動力成本。
4．計劃調整后，為什么要編制臨時用電施工組織設計?
【參考答案】
1．吊籃施工方案中應制訂的安全技術措施有：高處作業安全技術措施，施工機械安全技術措施，施工用電安全技術措施，防物體打擊、防滑、防超載等安全技術措施。吊籃施工方案中應制訂的應急預案有：高處作業、牽引電機絲索、吊籃傾倒等應急預案。
2．泛光照明施工進度計劃的編制應考慮的因素：幕墻竣工時間對LED燈的安裝限制和影響，LED燈和金鹵燈安裝在施工中可以平衡調劑，施工人員和施工機械在工地連續均衡施工。

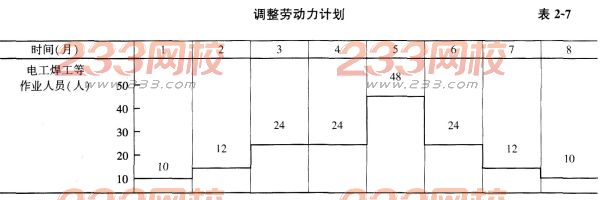

3．進度計劃調整后的勞動力計劃見表2—7。
勞動力成本控制：減少作業人員進出場時間，嚴格勞動定額管理，提高作業人員技術素質。
4．因為施工單位對LED燈安裝租賃吊籃(1．5kW×2)6臺，臨時用電設備大于5臺，所以要編制臨時用電施工組織設計。
