第三篇 建筑消防設施

第41講 濕式系統與組件（二）

（二）末端試水裝置的設置要求

(1) 每個報警閥組控制的最不利點噴頭處應設置末端試水裝置，其他防火分區和樓層均應設置直徑為25 mm的試水閥。

(2) 末端試水裝置和試水閥應有標識，并設在便于操作的部位，距地面高度宜為1.5 m，且應配備有足夠排水能力的排水設施。

(3) 末端試水裝置試水接頭出水口的流量系數應與同樓層或同防火分區內選用的最小流量系數的噴頭相等。末端試水裝置的出水，應采用孔口出流的方式排入排水管道。排水立管宜設伸頂通氣管，且管徑不應小于75 mm。

四、壓力開關

壓力開關是一種壓力傳感器，它是自動噴水滅火系統中的一個部件，其作用是將系統的壓力信號轉化為電信號。接壓力開關的管道充水壓力達到設定值時，壓力開關受到水壓的作用后接通電觸點，輸出信號，實現報警和啟動消防水泵。

（二）壓力開關的設置要求

(1) 壓力開關安裝在系統管網或報警閥延遲器出口后的報警管道上。自動噴水滅火系統應采用壓力開關控制消防水泵和穩壓泵，并能調節啟、停穩壓泵的壓力。

(2) 雨淋系統和防火分隔水幕系統的水流報警裝置應采用壓力開關

三、 水流指示器

（一） 水流指示器的組成

水流指示器是在自動噴水滅火系統中將水流信號轉換成電信號的一種水流報警裝置，一般用于濕式、干式、預作用、循環啟閉式、自動噴水一泡沫聯用系統中。水流指示器的槳片與水流方向垂直，噴頭開啟后引起管道中的水流動，當槳片或膜片感知水流的作用力時帶動微動開關動作，接通延時線路，延時器開始計時。達到設定的延時時間后，槳片仍向水流方向偏轉無法回位，電觸點閉合，輸出信號。當水流停止時，槳片和動作桿復位，觸點斷開，信號消除。

（二） 水流指示器的設置要求

（1 ) 水流指示器的功能是及時報告發生火災的部位。在設置閉式自動噴水滅火系統的建筑內，除報警閥組控制的灑水噴頭僅保護不超過防火分區面積的同層場所外，每個防火分區和每個樓層均應設置水流指示器。

（2 ) 倉庫內頂板下灑水噴頭與貨架內置灑水噴頭應分別設置水流指示器。

（3 ) 當在水流指示器入口前設置控制閥時，應采用信號閥。

二、報警閥組

自動噴水滅火系統根據不同的系統選用不同的報警閥組。

（一）報警閥組的分類及組成

報警閥組分為濕式報警閥組、干式報警閥組、雨淋報警閥組和預作用報警裝置。

1．濕式報警閥組

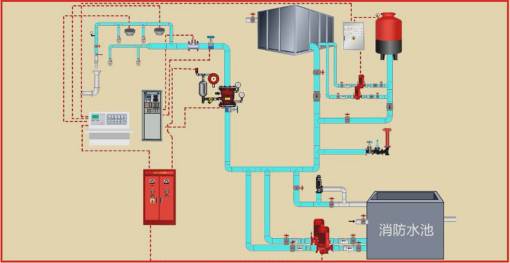

（1 ) 濕式報警閥組的組成。濕式報警閥是濕式系統的專用閥門，是只允許水流入系統，并在規定壓力、流量下驅動配套部件報警的一種單向閥。濕式報警閥組的主要元件為止回閥，其開啟條件與入口壓力及出口流量有關，它與延遲器、水力警鈴、壓力開關、控制閥等組成報警閥組

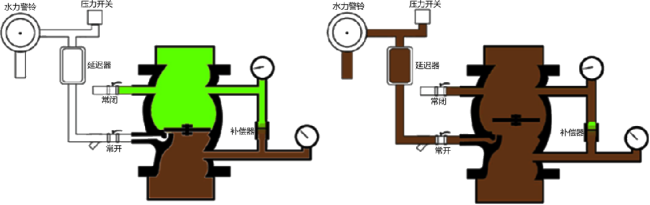

隔板座圈型濕式報警閥上設有進水口、報警口、測試口、檢修口和出水口，閥內部設有閥瓣、閥座等組件，是控制水流方向的主要可動密封件。在準工作狀態時，閥瓣上下充滿水，水的壓強近似相等。由于閥瓣上面與水接觸的面積大于下面與水接觸的面積，因此閥瓣受到的水壓合力向下。在水壓力及自重的作用下，閥瓣坐落在閥座上，處于關閉狀態。當水源壓力出現波動或沖擊時，通過補償器（或補水單向閥）使上、下腔壓力保持一致，水力警鈴不發出警報，壓力開關不接通，閥瓣仍處于準工作狀態。補償器具有防止誤報或誤動作功能。閉式噴頭噴水滅火時，補償器來不及補水，閥瓣上面的水壓下降，當其下降到使下腔的水壓足以開啟閥瓣時，下腔內的水便向灑水管網及動作噴頭供水，同時水沿著報警閥的環形槽進入報警口，流向延遲器、水力警鈴，警鈴發出聲響警報，壓力開關開啟，發出電接點信號并啟動自動噴水滅火系統的供水泵。

添加：延遲器

（3 ) 延遲器的工作原理。延遲器是一個罐式容器，其入口與報警閥的報警水流通道連接，出口與壓力開關和水力警鈴連接，延遲器入口前安裝有過濾器。在準工作狀態下，可防止因壓力波動而產生誤報警。當配水管道發生滲漏時，有可能引起濕式報警閥閥瓣的微小開啟，使水進入延遲器。但是，由于水的流量小，進入延遲器的水會從延遲器底部的節流孔排出，使延遲器無法充滿水，更不能從出口流向壓力開關和水力警鈴。只有當濕式報警閥開啟，經報警通道進入延遲器的水流將延遲器注滿并由出口溢出時，才能驅動水力警鈴和壓力開關。

添加：水力警鈴

（4）水力警鈴的工作原理。水力警鈴是一種靠水力驅動的機械警鈴，安裝在報警閥組的報警管道上。報警閥開啟后，水流進入水力警鈴并形成一股高速射流，沖擊水輪帶動鈴錘快速旋轉，敲擊鈴蓋發出聲響警報。

水力警鈴應設置在有人值班的地點附近或公共通道的外墻上，其與報警閥連接的管道直徑應為20 mm，總長度不宜大于20 m; 水力警鈴的工作壓力不應小于0.05 MPa。
